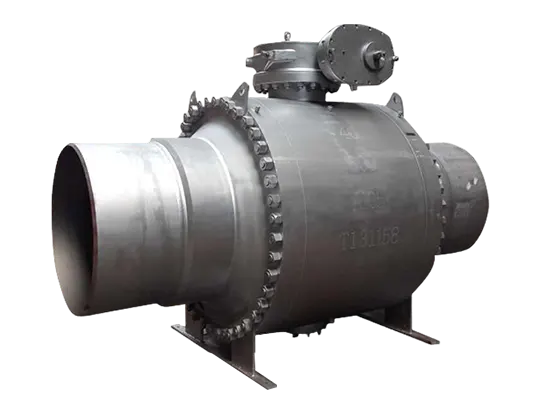

Кульовий кран BW, встановлений на цапфі

Ознайомлення з продуктом

Кульовий кран LYV® BW на кінцевій цапфі систематично вирішує проблеми з ущільненням і структурними проблемами трубопроводів високого тиску за допомогою двох основних конструкцій. Високоефективний кульовий кран із кріпленням на цапфі з стиковим зварюванням з’єднаний стиковим зварюванням і об’єднується з трубопроводом для досягнення постійного ущільнення без витоків.  Його унікальна конструкція кінцевої опорної точки може спрямовувати величезну напругу, створювану тепловим розширенням і звуженням, власною вагою та вібрацією трубопроводу, на зовнішню фундаментну раму, тим самим ефективно захищаючи корпус клапана та внутрішні ущільнення від деформації або пошкодження. Така конструкція забезпечує тривалу стабільну роботу клапана в критичних і суворих умовах, таких як електростанції, великі нафтохімічні трубопроводи та морські платформи, значно підвищуючи безпеку та термін служби всієї системи трубопроводів.

LYV®️ Кульовий кран із кріпленням на цапфі з стиковим зварюванням як високоефективний продукт, який відповідає таким міжнародним стандартам, як API-6A, API-6D, ASME-B16.34, ISO-17292 тощо.  LYV®️ Кульовий кран із кріпленням на цапфі отримав протипожежну сертифікацію API-6FA, яка підтверджує здатність продукту використовуватися для різноманітних пожежобезпечних застосувань.  LYV®️ як виробник виробництва кульових кранів на цапфах може виробляти кульові крани на цапфах від NPS 2” до NPS 48”, максимальний номінальний тиск може досягати 2500 фунтів.  Крім того, LYV®️ має умови та досвід для виробництва низькотемпературного кульового крана з цапфою.  Зв'яжіться з нами для отримання додаткової інформації.

Технічні характеристики

особливості

■ Доступне м’яке або металеве сидіння

■  Цільна куля

■ Лицьова сторона підключення RF, RTJ, BW

■ Корпус із двох або трьох частин

■  Двонаправлене герметичне відключення

■  Нульовий витік

■  Подвійне блокування та виділення (DBB) / Подвійна ізоляція та виділення (DIB)

■  Пожежний захист.

■ Конструкція з низьким робочим моментом

■  Дизайн штока проти викиду

Кульовий кран LYV® BW BW з торцевою цапфою – це промисловий клапан, спеціально розроблений для важких умов роботи. «BW» вказує на те, що його два кінці з’єднані стиковим зварюванням і можуть бути приварені до труби для утворення єдиного цілого. «Встановлення кінцевої опори» означає розширення незалежної жорсткої опорної конструкції на приводному кінці клапана. Ця комбінована конструкція спрямована на досягнення повної герметичності з’єднання трубопроводу та одночасної ізоляції напруги корпусу клапана.

Його принцип роботи ділиться на два етапи: по-перше, зварювальний порт клапана приварюється до трубопроводу, щоб утворити постійне з’єднання без витоку. По-друге, ключова конструкція «кінцева точка опори» самостійно кріпиться до зовнішнього фундаменту. Коли трубопровід створює величезний поштовх через термічну напругу, власну вагу або вібрацію, ця точка опори активно сприйматиме та спрямовуватиме ці зовнішні сили, дозволяючи їм обійти точний шток клапана та систему ущільнення всередині клапана та передаватись безпосередньо на зовнішню конструкцію. Таким чином, це гарантує, що клапан все ще може стабільно та гнучко відкриватися та закриватися під час деформації трубопроводу та підтримувати довгострокову герметичність.
