Концентричний поворотний клапан

Концентричний дисковий затвор LYV® виготовляється відповідно до найвищих стандартів, що підтверджується нашим прагненням до якості та досконалості. Ми використовуємо передові виробничі процеси та суворий контроль якості, щоб гарантувати, що кожен клапан відповідає галузевим стандартам або перевищує їх. Наші клапани мають виняткову якість, перевершуючи аналогічні продукти в галузі з точки зору довговічності, продуктивності та надійності.

Надіслати запит

Ознайомлення з продуктом

LYV® є професійним постачальником концентричних поворотних клапанів у Китаї. Завдяки 30-річному досвіду професійного виробництва, покладаючись на вдосконалену обробку з ЧПК і суворий контроль якості, він гарантує, що клапани відповідають високим промисловим стандартам щодо довговічності, надійності ущільнення та ефективності доставки. Наші поворотні клапани ретельно виготовлені, і ми дотримуємося суворих стандартів виробництва. Наша команда продажів прагне надавати персоналізовані послуги. Ми налаштуємо концентричні дискові клапани відповідно до ваших конкретних вимог і очікуваних застосувань.

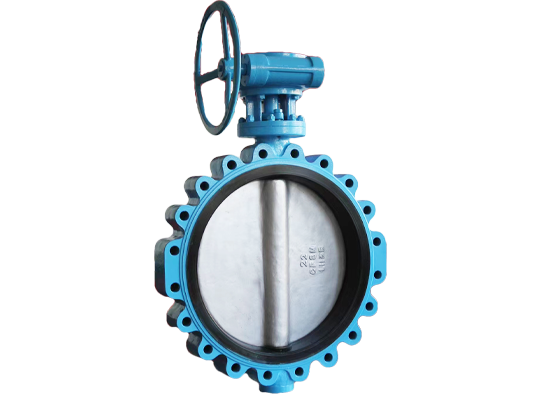

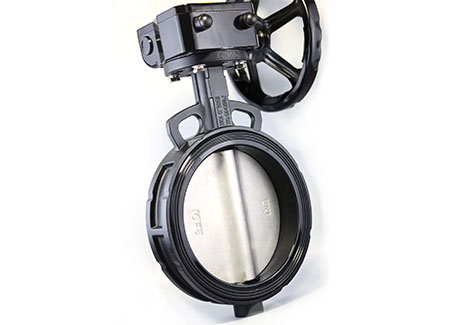

Цей концентричний дисковий клапан із фланцевим торцем має класичну центрально-симетричну структуру. Завдяки концентричній конструкції штока клапана та поворотної пластини він забезпечує швидке відкриття та закриття, а також стабільне закриття. Сідло клапана виготовлено з високоефективного еластичного матеріалу, який утворює щільне екструзійне ущільнення, коли пластина метелика закрита, забезпечуючи нульову продуктивність витоку за нормальних умов температури та тиску. Конструкція проста, а опір потоку надзвичайно низький, що робить його особливо придатним для очищення води, вентиляції, вентиляції та кондиціонування та загальних промислових трубопровідних систем.

Технічні характеристики

Діапазон розмірів:

НПС 2”-48”; DN50-DN1200

Номінальний тиск:

150-600 фунтів; PN6-PN64

Діапазон температур:

-69 ℃ ~ 825 ℃（залежить від конструкції та матеріалу）

Кінцеві з'єднання:

фланець; Зварювання встик; вафельний; Луг-вафля

Матеріали корпусу:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Матеріали дисків:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Ущільнювальний матеріал:

ВІТОН/NBR/EPDM

Матеріали сидінь:

Інтегральний; 304/316/STL наплавлення.

Матеріали штока:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Стандарт дизайну та виробництва:

API 609

Очний стандарт:

EN558-1

Стандарт кінцевого з'єднання:

ASME B16.4

Стандарт тестування та перевірки:

API 598

особливості

■ Компактний розмір і легкість

■ Просте технічне обслуговування

■ Економічно ефективний

■ Гнучке керування

Що таке концентричний поворотний клапан:

Дроссельний клапан - це тип чвертьобертового клапана, який контролює потік води за допомогою повороту важеля або ротора на верхній частині клапана. Найбільш часто використовуваним типом є концентричний дисковий клапан, також відомий як поворотний клапан нульового зміщення, де шток і диск розташовані в центрі корпусу клапана. Він використовує диск, що обертається, щоб контролювати потік носія, що призводить до меншого опору через тонкість диска.

Як це працює (герметизація):

Концентричний дросельний клапан регулює кут відкриття диска клапана для контролю потоку середовища. Коли диск розташований паралельно шляху потоку, середовище може проходити без перешкод, а клапан повністю відкритий. Коли диск знаходиться перпендикулярно до шляху потоку, він повністю перекриває потік, і клапан повністю закритий. Обертаючи шток клапана, ви можете змінювати кут нахилу диска, тим самим регулюючи швидкість потоку. У закритому положенні край диска щільно притискається до кільця ущільнювача на внутрішній стінці корпусу клапана. Еластичний прогин ущільнювального кільця створює герметичність, запобігаючи витоку середовища.

Чому варто вибрати клапани LYV®️:

Ми виробляємо фланцевий концентричний дисковий клапан більше 30 років. Майстерня охоплює 13000 квадратних метрів і володіє більш ніж 50 передовими верстатами з ЧПК. Наші інженери та команда виробництва подбають про те, щоб ваше замовлення було доставлено якісно та в найкоротші терміни. Ми також дбаємо про доставку клапанів. Концентричний поворотний клапан буде загорнутий у мішечки з бульбашками або папір, щоб гарантувати, що фарба не буде пошкоджена. Ми також закріпили клапан фанерною паличкою після того, як поставили клапан у коробку. На фанерний корпус буде нанесено необхідне маркування, щоб гарантувати, що клапан не буде пошкоджено під час транспортування.

Яка різниця між концентричним і ексцентричним поворотним клапаном:

Вимір порівняння	Концентричний дросельний клапан (центральний дросельний клапан)	Ексцентричний поворотний клапан (одинарний/подвійний/потрійний ексцентрик)
Основна структура	Центри штока, диска та корпусу клапана вирівняні.	Центр штока зміщений відносно центру диска та/або корпусу клапана.
Принцип ущільнення	Компресійне/скребкове ущільнення: спирається на диск, який деформує посадочне місце; постійне тертя під час роботи.	Ущільнення поза сідлом/без тертя: диск швидко від'єднується від сідла під час відкриття та стискається лише під час закриття; мінімальне тертя.
Знос і термін служби	Сильне тертя призводить до швидшого зносу та скорочення терміну служби.	Значно зменшене тертя призводить до меншого зношування та значно довшого терміну служби.

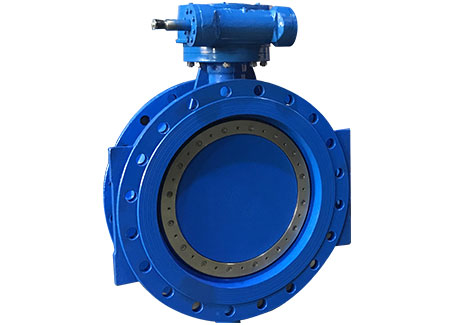

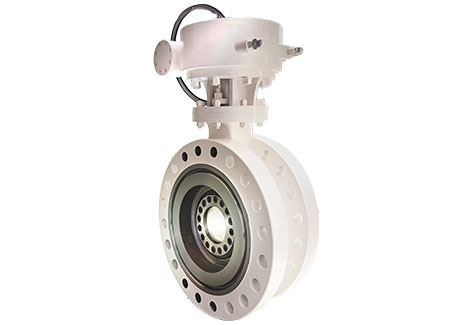

Відповідні програми	Низький тиск, температура навколишнього середовища, загальні вимоги до ущільнення (наприклад, очищення води).	Більш широкий діапазон. Подвійний ексцентрик: середня температура та тиск. Потрійний ексцентрик: висока температура, високий тиск, критичне ущільнення (наприклад, ключові трубопроводи в нафтогазовій, хімічній промисловості).
Ущільнювальні матеріали	Переважно м’які ущільнювачі (гума, PTFE), обмежені температурою.	Більш широкий вибір. Подвійний/потрійний ексцентрик може використовувати металеві жорсткі ущільнення, стійкі до високих температур.
Робочий крутний момент	Більш високий крутний момент відриву; операція відносно більш вимоглива.	Менший робочий момент; простіша і легша робота.
