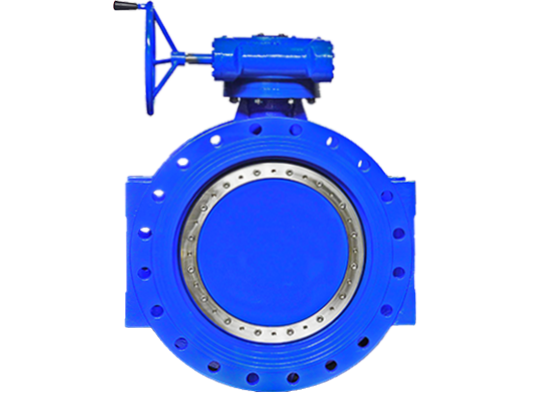

Подвійний зміщений пружний поворотний клапан

LYV®️ є провідним китайським постачальником пружних дискових клапанів з двостороннім зміщенням. Цей пружний дросельний клапан Indusltrial з подвійним зміщенням має конструкцію з подвійним зміщенням, яка може зменшити надмірне стиснення та знос ущільнювальних компонентів, тим самим подовжуючи термін служби. Покриття сплаву нікелю на поверхні сідла клапана забезпечує менший коефіцієнт тертя під час відкривання та закривання. Цей високоефективний пружний дисковий клапан із подвійним зсувом пропонує ефективне рішення для застосувань, які вимагають тривалого терміну служби, низьких витрат на обслуговування та надійного ущільнення, і особливо підходить для таких галузей промисловості, як хімічна промисловість, енергетика та очищення води.

Надіслати запит

Ознайомлення з продуктом

Дроссельний клапан із подвійним зміщенням LYV® — це видатний промисловий поворотний клапан. Основою цього подвійного ексцентричного пружного поворотного клапана є поєднання подвійної ексцентричної конструкції та високоефективного еластичного ущільнення. Подвійна ексцентрична конструкція дозволяє диску-метелику швидко від’єднуватися від сідла клапана під час відкриття, значно зменшуючи знос і знижуючи робочий крутний момент; в той час як спеціальне еластичне сідло клапана може бути щільно стиснуте та деформоване дисковою пластиною під час закриття, досягаючи відмінних характеристик ущільнення. Цей подвійний пружний ексцентричний фланцевий поворотний клапан має високу ефективність ущільнення, тривалий термін служби та легкість експлуатації та особливо підходить для очищення води, систем опалення, вентиляції та кондиціонування та загальних промислових трубопровідних систем із суворими вимогами до герметизації.

LYV®️ також враховує вимоги більшості наших клієнтів, розробив ніжки та підйомні вушка, щоб їх було зручно зберігати. Цей пружний дисковий клапан із подвійним зміщенням фланця широко використовується у системах водопостачання, муніципальних проектах та очищенні стічних вод у всьому світі. Для отримання додаткової інформації, будь ласказв'яжіться з нами.

Технічні характеристики

Діапазон розмірів:

NPS 2” – 56”; DN150-DN1400

Номінальний тиск:

150 фунтів; PN6-PN40

Діапазон температур:

-40℃~125℃（залежить від конструкції та матеріал)

Кінцеві з'єднання:

Фланець

Матеріали корпусу:

GGG40/GGG45; ASTM A536 Гр.60-40-18/Гр.65-45-12; ASTM A216 WCB;

Матеріали дисків:

GG40/GGG45; ASTM A536 Гр.60-40-18/Гр.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Ущільнювальний матеріал:

EPDM; ВІТОН

Матеріали сидінь:

Інтегральний; 13Cr/304/316 накладний зварний шов.

Матеріали штока:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Дизайн і виробництво Стандарт:

API 609

Очний стандарт:

EN558-1

Стандарт кінцевого з'єднання:

ASME B16.4

Випробування та перевірка Стандарт:

API 598

особливості

■ Нульовий витік у двонаправленому каналі

■ Сидіння EPDM або VITON

■ Подвійний офсетний дизайн

■ Двонаправлений

■ Довгий термін служби.

■ Ручний, електричний або пневматичний привід.

■ Підставка для ніг і підйомний виступ для зберігання товарів.

Що таке пружний дисковий клапан з подвійним зміщенням?

Поворотний клапан із пружним сидінням із подвійним зміщенням, розроблений із подвійним зсувом, завдяки чому диск є асиметричним, а вал клапана прикріплений іззаду диска та на кілька градусів від центральної лінії. Така конструкція дозволяє використовувати клапан для довгостроково обслуговуваного водопроводу. Ущільнювальні деталі не будуть пошкоджені за короткий проміжок часу.

Яка різниця між високопродуктивним і пружним дисковим клапаном?

Високопродуктивний поворотний клапан і пружний поворотний клапан із подвійним зміщенням. Різниця між ними полягає в тому, що дросельні клапани з високою продуктивністю поширені в хімічній або нафтохімічній промисловості завдяки своєму полімерному або металевому сідлу. Зазвичай середовищами є газ або якісь корозійні речовини. Пружний дисковий клапан із гумовим ущільненням зазвичай використовується для нейтрального середовища, наприклад чистої води, стічних вод. Якщо вам потрібен клапан для високої температури або корозійного середовища. Ми не радимо вам вибирати поворотний клапан із пружним сідлом, а високоефективний дисковий клапан.

Чому варто вибрати клапани LYV®️:

Понад 30 років ми виробляємо пружні дросельні клапани з подвійним зсувом. Майстерня охоплює 13000 квадратних метрів і володіє більш ніж 50 передовими верстатами з ЧПК. Наші інженери та команда виробництва подбають про те, щоб ваше замовлення було доставлено високоякісно та в найкоротші терміни. Ми також дбаємо про доставку клапанів. Клапани будуть загорнуті в бульбашкові пакети або папір, щоб гарантувати, що фарба не буде пошкоджена. Ми також закріпили клапан фанерною паличкою після того, як поставили клапан у коробку. На фанерний корпус буде нанесено необхідне маркування, щоб гарантувати, що клапан не буде пошкоджено під час транспортування.
