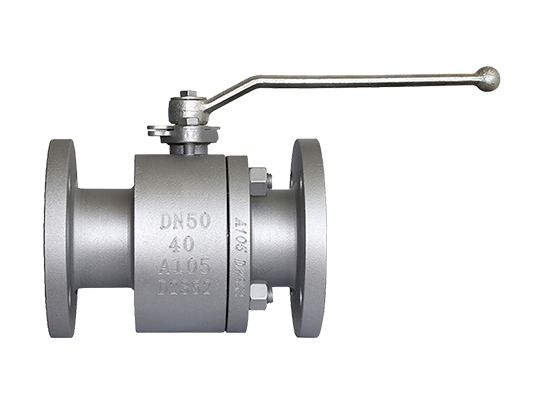

Ознайомлення з продуктом
Плаваючі кульові крани LYV® ретельно розроблені для забезпечення найвищої якості та продуктивності. Наші суворі виробничі процеси та заходи контролю якості дозволяють отримати продукти, які перевершують аналогічні пропозиції в галузі. Ці плаваючі кульові крани відповідають багатьом міжнародним стандартам, таким як API-6A, API-6D, ASME-B16.34 та ISO-17292. Крім того, вони отримали протипожежний сертифікат API-6FA, що робить їх придатними для застосувань, які вимагають пожежної безпеки. Плаваючі кульові крани LYV® оснащені високоякісними ущільненнями, що дозволяє їм надійно працювати в середовищах високого тиску та високої температури. Ми пропонуємо ряд варіантів ущільнення для задоволення різноманітних експлуатаційних вимог. Будь ласка, зв’яжіться з нашою спеціалізованою командою продажів, щоб обговорити ваші конкретні потреби, і ми розробимо рішення для плаваючого кульового крана, яке відповідає вашим унікальним вимогам.
Технічні характеристики
Діапазон розмірів:
NPS 1/2”-10”; DN15-DN250
|
Номінальний тиск:
150-1500 фунтів; PN20-PN260
|
Температурний діапазон:
-46℃~121℃(залежить від конструкції та
матеріал)
|
Кінцеві з'єднання:
Фланець;.
|
Матеріали корпусу:
ASTM A216 WCB/WCC; ASTM A352
LCB/LCC;
ASTM A351 CF8M ASTM A105; ASTM A182 F316
|
Матеріали сидінь:
PTFE/RPTFE/FPM/PEEK; 304/316+STL/ІНКОНЕЛЬ
|
Матеріал м'яча:
ASTM A182 F304/F316
|
Матеріали штока:
ASTM A182 F304/F316
|
Дизайн і виробництво
Стандарт:
API 6D
|
Очний стандарт:
ASME B16.10/ EN558-1
|
Стандарт кінцевого з'єднання:
ASME B16.5/ ASME B16.25
|
Випробування та перевірка
Стандарт:
API 598
|
особливості
■ Доступне м’яке або металеве сидіння
■ Обладнаний блокуючим пристроєм для запобігання випадковому спрацьовуванню клапана.
■ RF, RTJ, з’єднувальна поверхня
■ Проста структура, компактний розмір і легка конструкція.
■ Конструкція штока проти вибуху, щоб запобігти вибуху штока через ненормальне підвищення внутрішнього тиску, щоб уникнути нещасних випадків.
■ Пожежобезпечний та антистатичний дизайн.
■ Конструкція повнопрохідного клапана забезпечує легке проходження трубопроводу та має низький опір потоку та високу пропускну здатність.
■ Конструкція з низьким робочим моментом
Що таке плаваючий клапан:
Плаваючий кульовий кран – це той, у якому кулька не утримується на місці цапфою. У нормальній роботі це змусить кульку трохи плавати за течією. Це призводить до того, що посадочний механізм стискається під кулькою, яка натискає на нього. Крім того, у деяких типах, у разі дії певної сили, що спричиняє розсіювання механізму сідла (наприклад, сильного тепла від вогню поза клапаном), кулька буде плавати до металевого корпусу, який призначений для ущільнення кульки, забезпечуючи дещо безвідмовний дизайн.
Як це працює (герметизація):
Плаваючий кульовий кран є поширеним типом кульового крана. Його принцип роботи полягає в тому, що сама куля не контактує безпосередньо з корпусом клапана, а ущільнює сідла клапана. Коли клапан відкритий, кулька може вільно плавати під впливом потоку середовища, зменшуючи тертя між кулею та сідлами клапана. Оскільки кулька може вільно плавати, сідла клапана повинні мати певний зазор, і така конструкція надає плаваючому кульовому крану чудову герметичність.
Чому варто вибрати клапани LYV®️:
Ми виробляємо кульовий кран більше 30 років. Майстерня охоплює 13000 квадратних метрів і володіє більш ніж 50 передовими верстатами з ЧПК. Наші інженери та команда виробництва подбають про те, щоб ваше замовлення було доставлено високоякісно та в найкоротші терміни. Ми також дбаємо про доставку клапанів. Клапани будуть загорнуті в бульбашкові пакети або папір, щоб гарантувати, що фарба не буде пошкоджена. Ми також закріпили клапан фанерною паличкою після того, як поставили клапан у коробку. На фанерний корпус буде нанесено необхідне маркування, щоб гарантувати, що клапан не буде пошкоджено під час транспортування.
Основні зовнішні та приєднувальні розміри
Дата
|
Ревізія
|
Заповнено
|
Перевірено
|
Опублікувати до
|
2024-03 квітня |
Перший випуск |
Френк |
Лі |
Френк |
NPS
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Fd
|
H
|
W
|
Вага (кг)
|
PN16 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
78
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
84
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
95
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
150
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
170
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
20
|
4-F18 |
195
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
20
|
8-F18 |
215
|
240
|
13.4
|
-
|
100
|
190
|
220
|
180
|
158
|
-
|
20
|
8-F18 |
250
|
280
|
15.7
|
-
|
125
|
325
|
250
|
210
|
188
|
-
|
22
|
8-F18 |
265
|
300
|
32.5
|
-
|
150
|
350
|
285
|
240
|
212
|
-
|
24
|
8-F22 |
270
|
300
|
42.5
|
-
|
200
|
400
|
340
|
295
|
268
|
-
|
26
|
12-F22 |
330
|
350
|
70
|
-
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
12-F26 |
450
|
400
|
157
|
PN25 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
13.4
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
15.7
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
32.5
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
42.5
|
-
|
200
|
400
|
360
|
310
|
278
|
-
|
30
|
12-F26 |
340
|
350
|
70
|
-
|
250
|
450
|
425
|
370
|
335
|
-
|
32
|
12-F30 |
470
|
400
|
157
|
PN40 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
-
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
-
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
-
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
-
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
-
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
-
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
-
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
-
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
-
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
-
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
-
|
-
|
200
|
400
|
375
|
320
|
285
|
-
|
34
|
12-F30 |
340
|
350
|
-
|
-
|
250
|
450
|
450
|
385
|
345
|
-
|
38
|
12-F33 |
470
|
400
|
-
|
150 фунтів |
1/2 |
15
|
108
|
90
|
60.3
|
34.9
|
2
|
8
|
4-F16 |
188
|
120
|
2
|
3/4 |
20
|
117
|
100
|
69.9
|
42.9
|
2
|
8.9
|
4-F16 |
202
|
120
|
3
|
1
|
25
|
127
|
110
|
79.4
|
50.8
|
2
|
9.6
|
4-F16 |
225
|
140
|
3.5
|
1-1/4 |
32
|
140
|
115
|
88.9
|
63.5
|
2
|
11.2
|
4-F16 |
252
|
160
|
5
|
1-1/2 |
40
|
165
|
125
|
98.4
|
73
|
2
|
12.7
|
4-F16 |
277
|
180
|
7
|
2
|
50
|
178
|
150
|
120.7
|
92.1
|
2
|
14.3
|
4-F19 |
323
|
200
|
9.5
|
2-1/2 |
65
|
190
|
180
|
139.7
|
104.8
|
2
|
15.9
|
4-F19 |
347
|
240
|
16
|
3
|
80
|
203
|
190
|
152.4
|
127
|
2
|
17.5
|
4-F19 |
383
|
240
|
20
|
4
|
100
|
229
|
230
|
190.5
|
157.2
|
2
|
22.3
|
4-F19 |
457
|
280
|
31
|
6
|
150
|
394
|
280
|
241.3
|
215.9
|
2
|
23.9
|
8-F22.5 |
635
|
300
|
78
|
8
|
200
|
457
|
345
|
298.5
|
269.9
|
2
|
27
|
8-F22.5 |
762
|
350
|
155
|
300 фунтів |
1/2 |
15
|
140
|
95
|
66.7
|
35
|
2
|
12.7
|
4-F16 |
155
|
140
|
2.5
|
3/4 |
20
|
152
|
115
|
82.6
|
43
|
2
|
14.3
|
4-F19 |
160
|
140
|
4
|
1
|
25
|
165
|
125
|
88.9
|
50.8
|
2
|
15.9
|
4-F19 |
189
|
160
|
5
|
1-1/4 |
32
|
178
|
135
|
98.4
|
63.5
|
2
|
17.5
|
4-F19 |
216
|
180
|
8
|
1-1/2 |
40
|
190
|
155
|
114.3
|
73
|
2
|
19.1
|
4-F22.5 |
250
|
200
|
10
|
2
|
50
|
216
|
165
|
127
|
92
|
2
|
20.7
|
8-F19 |
330
|
220
|
13
|
2-1/2 |
65
|
241
|
190
|
149.2
|
104.8
|
2
|
23.9
|
8-F22.5 |
368
|
250
|
20
|
3
|
80
|
282
|
210
|
168.3
|
127
|
2
|
27
|
8-F22.5 |
400
|
300
|
26
|
4
|
100
|
305
|
255
|
200
|
157.2
|
2
|
30.2
|
8-F22.5 |
473
|
300
|
43
|
6
|
150
|
403
|
320
|
269.9
|
215.9
|
2
|
350
|
12-F22.5 |
711
|
400
|
98
|
600 фунтів |
1/2 |
15
|
165
|
95
|
66.7
|
34.9
|
7
|
14.3
|
4-F16 |
155
|
160
|
4
|
3/4 |
20
|
190
|
115
|
82.6
|
42.9
|
7
|
15.9
|
4-F19 |
160
|
190
|
5.5
|
1
|
25
|
216
|
125
|
88.9
|
50.8
|
7
|
17.5
|
4-F19 |
186
|
200
|
7
|
1-1/4 |
32
|
229
|
135
|
98.4
|
63.5
|
7
|
20.7
|
4-F19 |
216
|
220
|
10
|
1-1/2 |
40
|
241
|
155
|
114.3
|
73
|
7
|
22.3
|
4-F22.5 |
250
|
240
|
14
|
2
|
50
|
292
|
165
|
127
|
92.1
|
7
|
25.4
|
8-F19 |
375
|
280
|
20
|
2-1/2 |
65
|
330
|
190
|
149.2
|
104.8
|
7
|
28.6
|
8-F22.5 |
425
|
320
|
33
|
3
|
80
|
356
|
210
|
168.3
|
127
|
7
|
31.8
|
8-F22.5 |
475
|
350
|
45
|
4
|
100
|
432
|
275
|
215.9
|
157.2
|
7
|
38.1
|
8-F22.5 |
568
|
400
|
75
|
Наша команда інженерів перевірила навіть техпаспорт. Однак не виключені непередбачені помилки під час ручного введення. Цей аркуш не можна використовувати як виконуваний документ. Для технічної підтримки надішліть нам свої характеристики електронною поштою. Наші інженери створять креслення відповідно до ваших вимог
