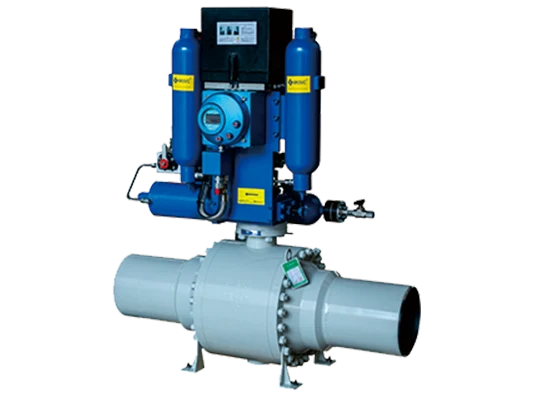

Як тип кулькового клапана, газовий клапан, що спрацьовує, BW закінчує кульковий клапан використовується, використовується в якості герметичної конструкції. Клапан, спрямований на газовий привід, і використовує вуглецеву сталь як матеріал тіла. LYV®️ GAS-OVER-ALECTION BW ENDES BALL CLAN може відповідати стандартам, такими як API, DIN. Виробляйте діапазон розмірів від NPS2 дюйма до 24 дюйма, DN50 до DN600. Рейтинг тиску охоплює ANSI CLASS150LB та PN10, PN16, PN25. Кульовий клапан BW, що спрацьовує на олії, має багато застосувань, він широко використовується в таких полях, як нафта та газ, нафтохімічна, СПГ, виробництво електроенергії, очищення води та стічних вод, хімічна речовина, транспорт трубопроводу тощо.

Специфікація

Тип клапана:

Клапан

Дизайн герметизації:

Трунніон встановлений

Експлуатація:

Газовий привід

Матеріал:

вуглецева сталь

Діапазон розмірів норми:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Діапазон оцінки тиску:

Клас ANSI 150 фунтів
PN10 / LIM16 / PN25

Матеріали тіла:

Ковна вуглецева сталь, кована нержавіюча сталь
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Дискові матеріали:

Ковдна вуглецева сталь, кована нержавіюча сталь, дуплексна нержавіюча сталь
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Матеріали сидіння/ущільнення:

Накладання, зоряне, тефлон
13CR, STL4/STL6, PTFE/RPTFE

МАТЕРІАЛИ ВАЛИ/СТЕБЛІ:

Ковдна вуглецева сталь, низькотемпературна вуглецева сталь, дуплексна нержавіюча сталь, мартенсит
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Відповідність стандартів:

API, від

Сфера застосування:

Нафта та газ, нафтохімічна, СПГ, виробництво електроенергії, очищення води та стічних вод, хімічна речовина, транспорт трубопроводу

Що таке кульовий клапан?

Диск кулькового клапана має сферичну форму, а циліндричний канал (перенесений) наведений у центрі, що дозволяє проходити рідиною. Цей сферичний диск відкривається і закривається, обертаючи його 90 градусів.

Як працює кульовий клапан?

1) Диск (куля) сферичний, а м'яке сидіння вбудоване в сидіння клапана тіла, подібне до півня.

2) Коли використовується тип ручки важеля, рідину можна зупинити або пролетіти, повернувши ручку важеля на 90 градусів. Зауважте, що чим більший розмір, тим більша сила потрібна для відкриття та закриття, щоб ручка передачі можна керувати.

3) Відмінна герметичність отримується з механічних та фізичних властивостей м’яких матеріалів сидіння. Однак існують обмеження щодо використання високотемпературних ділянок. Підходить для "операції ввімкнення/вимкнення" за допомогою відкритої або закритої роботи із звичайним м'яким сидінням. Він не підходить для використання в проміжних положеннях, залежно від конструкції або матеріалу клапана.

Що таке клапан V -порт?

Диск має символ лямбда у формі краю і використовує металеве сидіння для контролю швидкості потоку на проміжній структурі отвору та клапана, що дозволяє закрити при різанні забруднення в рідині. Він підходить для управління спеціальними рідинами, такими як м’якоть паперу, суспензії та в'язкі рідини.

Яка різниця між повним портом та V-портом?

Край у формі V-порту вирізає будь-яке включення. Розрізання волокон і твердих речовин залежить від ковзання між дисковим (металевим) та сидінням (металом). Якщо такі волокна, як м’якоть, містяться в рідині, кулькові клапани, наприклад, будуть засмічені при закритті, що спричинить проблеми, пов'язані з технічним обслуговуванням. Однак у випадку клапанів Lambda Port, металеві краї закриті під час різання забруднень, щоб вони не були заблоковані. Тіло має фланцеву структуру і не потребує спеціальних інструментів для
