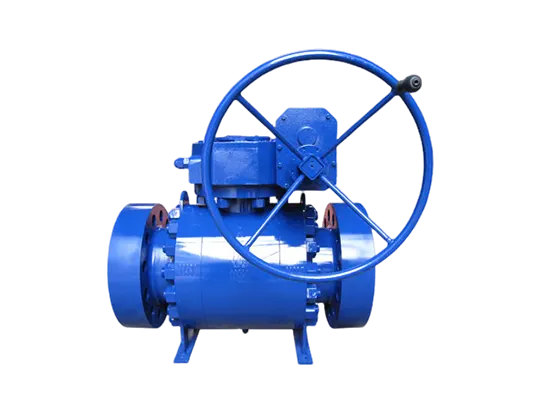

Кульовий кран на ручній цапфі коробки передач

LYV® є провідним китайським виробником кульових кранів з ручною цапфою. Цей кульовий кран на цапфі з ручним редуктором спеціально розроблений для вирішення проблем ручного керування трубопроводами великого діаметру та високого тиску. Кульовий кран промислової коробки передач з ручним кріпленням на цапфі посилює робочу силу через вбудований механізм передачі, роблячи відкриття та закриття клапана легким та енергозберігаючим. Його можна стабільно використовувати в ключових трубопроводах із великим навантаженням у таких галузях, як нафтова та хімічна, забезпечуючи надійне ручне керування.

Надіслати запит

вступ

Ознайомлення з продуктом

Кульовий кран з ручною цапфовою коробкою передач LYV®️ як високопродуктивний продукт, який відповідає міжнародним стандартам, таким як API-6A, API-6D, ASME-B16.34, ISO-17292 тощо. LYV®️ Високопродуктивний кульовий кран з ручною цапфовою коробкою передач отримав сертифікат протипожежної безпеки API-6FA, який підтверджує здатність продукту використовуватися для різноманітних пожежобезпечних застосувань. LYV®️ як виробник виробництва кульових кранів на цапфах може виробляти кульові крани на цапфах від NPS 2” до NPS 48”, максимальний номінальний тиск може досягати 2500 фунтів. Крім того, LYV®️ має умови та досвід для виробництва низькотемпературного кульового крана з цапфою.контактнас для більш детальної інформації.

Цей клапан поєднує редукторну передачу з фіксованою конструкцією вуха, ефективно вирішуючи проблеми надмірних зусиль і легкого пошкодження ущільнень у традиційних ручних клапанах під час використання в системах високого тиску та великого діаметру. Конструкція коробки передач може значно посилити робочу силу, роблячи процес відкриття та закриття плавним і легким; фіксована кулька вуха всередині забезпечує стабільне ущільнення та тривалий термін служби клапана при високих перепадах тиску. Ця конструкція особливо підходить для важливих трубопроводів високого тиску в таких галузях промисловості, як нафтова, хімічна інженерна промисловість та енергетика, які вимагають точного ручного керування або служать як байпаси безпеки. Він забезпечує надійну функцію різання, значно знижуючи інтенсивність експлуатації та вимоги до обслуговування. Продукт суворо відповідає міжнародним стандартам, таким як API 6D, і підтримується нашим понад 30-річним досвідом професійного виробництва, щоб забезпечити його ефективність і надійність.

Технічні характеристики

Діапазон розмірів:

НПС 2”-48”; DN50-DN1000

Номінальний тиск:

150-2500 фунтів; PN10-PN420

Діапазон температур:

-196 ℃ ~ 825 ℃（залежить від конструкції та матеріалу）

Кінцеві з'єднання:

фланець; Зварювання встик.

Матеріали корпусу:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Матеріал м'яча:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Матеріали сидінь:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/ІНКОНЕЛЬ

Матеріали штока:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Стандарт дизайну та виробництва:

API 6D

Очний стандарт:

ASME B16.10/ EN558-1

Стандарт кінцевого з'єднання:

ASME B16.5/ ASME B16.25

Стандарт тестування та перевірки:

API 598

особливості

■ Доступне м’яке або металеве сидіння

■ Цільна куля

■ Лицьова сторона підключення RF, RTJ, BW

■ Корпус із двох або трьох частин

■ Двонаправлене герметичне відключення

■ Нульовий витік

■ Подвійне блокування та виділення (DBB) / Подвійна ізоляція та виділення (DIB)

■ Пожежний захист.

■ Конструкція з низьким робочим моментом

■ Дизайн штока проти викиду

Що таке ручний кульовий кран на цапфі коробки передач?

Кульовий кран з ручною цапфою коробки передач є різновидом чвертьобертового клапана, який використовує порожнисту, перфоровану та нерухому/підтримувану кульку для контролю потоку через нього. Куля обмежена встановленими підшипниками, і їй дозволяється лише обертатися.

Як працює кульовий кран з ручною цапфою коробки передач (ущільнення)?

Тиск у магістралі притискає верхнє сідло до нерухомої кулі таким чином, що тиск у магістралі притискає верхнє сідло до кулі, спричиняючи його ущільнення. Механічне кріплення кулі поглинає тягу від тиску в магістралі, запобігаючи надмірному тертю між кулькою та гніздами, тому навіть при повному номінальному робочому тиску робочий момент залишається низьким.

Чому варто вибрати клапани LYV®️?

1. Виробничі можливості

Завдяки 30-річному професійному досвіду, фабрика площею 13 000 квадратних метрів і понад 50 верстатів з ЧПК утворюють ефективну виробничу лінію. Він має повні можливості від обробки до тестування, забезпечуючи узгодженість продукту та швидкість доставки замовлення.

2. Сертифікація якості

Система ISO9001 була повністю впроваджена. Наші основні продукти отримали безперервні та чинні міжнародні сертифікати, такі як API 607/6FA (протипожежний захист), API 6D (трубопровідна арматура) і CE, що гарантує, що продукти відповідають стандартам безпеки та продуктивності основних світових ринків.

3. Надання послуг

Впровадити відстеження повного процесу від виробництва до транспортування. Використовуйте мішки з бульбашками, фланцеві кришки, виготовлені на замовлення дерев’яні ящики та професійну упаковку з чіткими позначками. Розробіть спеціальну транспортувальну опору для клапанів великого діаметру, щоб забезпечити доставку продукції в цілості до всіх глобальних об’єктів.
