Засувка, стійка до високого тиску

Ознайомлення з продуктом

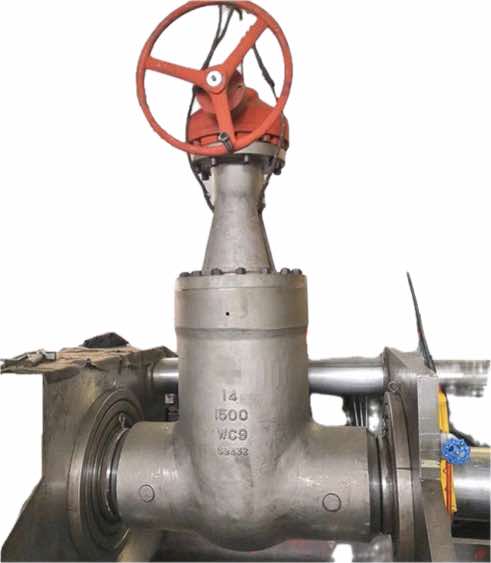

Засувка LYV®, стійка до високого тиску, спеціально розроблена для подолання суворого промислового тиску. Ми пропонуємо дві основні форми з’єднання: фланцевий засувний клапан високого тиску та герметичний зварний засувний клапан для високого тиску, щоб відповідати різним вимогам до монтажу та постійного ущільнення. Його корпус клапана виготовлений з високоякісної кованої сталі та пройшов точну обробку та термічну обробку для забезпечення цілісності конструкції під постійним високим тиском. Технічні характеристики шиберного клапана високого тиску 900LB-2500LB можуть повністю охоплювати різноманітні складні робочі умови від середнього до надвисокого тиску. Завдяки жорсткій шиберній пластині та конструкції ущільнення, що самозатягується, високоефективний шиберний клапан високого тиску створює надійний і надійний бар’єр перед високим тиском.

Технічні характеристики

особливості

■ Корпус клапана підшипника надвисокого тиску.

■  Ущільнення з кількома арматурами.

■  Антиерозійний та антикавітаційний захист.

■ Жорсткий шток клапана проти викиду.

■  Швидке відкриття та закриття.

Які типові сценарії застосування засувки, стійкої до високого тиску?

 ●Нафтова та газова промисловість: гирлове обладнання для нафтових і газових родовищ, збиральні та транспортні трубопроводи високого тиску, обладнання для гідророзриву пластів і станції стиснення природного газу та інші сценарії надвисокого тиску.

● Хімічне машинобудування та вугільна хімічна інженерія: вхід і вихід реакторів синтезу високого тиску (таких як синтез аміаку, синтез метанолу), трубопроводи високого тиску для транспортування матеріалів і установки сечовини.

●Система електростанції: система живлення котла, магістральний паропровід, байпас високої температури та високого тиску та допоміжна система електростанції.

●Випробування під високим тиском та експериментальне обладнання: різноманітні схеми випробування процесів, випробувальні стенди та системи контролю рідини, які повинні витримувати екстремальний тиск.

Який принцип роботи засувки, стійкої до високого тиску, у середовищах високого тиску?

В умовах високого тиску шибер засувки, стійкої до високого тиску, діє як міцний клин, що приводиться в рух штоком клапана, який вертикально вставляється між двома сідлами клапана, досягаючи механічного жорсткого закриття. Коли тиск у системі підвищується, середній тиск буде діяти на сідло клапана з тильної сторони пластини затвора. Ця сила буде перетворена в додаткову силу затиску, яка штовхає сідло клапана до ущільнювальної поверхні пластини затвора, утворюючи ефект «герметизації під тиском». Для герметичних зварних засувок високого тиску зі зварними з’єднаннями вони інтегровані в трубопровід, повністю усуваючи потенційні точки витоку на фланцевому з’єднанні, мінімізуючи межу, що витримує тиск, і досягаючи найвищого рівня герметичності в принципі. Вони є найкращим рішенням для трубопроводів надвисокого тиску та середнього рівня ризику.
