Чому клапан воріт не підходить для дросельного потоку

Понад два десятиліття у світі технологій я дізнався, що найкращі рішення походять із використання інструментів саме в міру їх розробки. Ви б не використовували викрутку, щоб забити цвях, правий той самий принцип є глибоко вірним у промислових системах. Одне з найпоширеніших помилок, з якими я стикався, від рослинних підлог до інженерних дискусій, - це використанняКлапан ворітдля контролю швидкості потоку. Сьогодні я хочу скористатися своїм досвідом і детально пояснити, чому ця практика не просто неефективна, але може бути згубною для всієї вашої системи.

Яка основна мета проектування воротного клапана

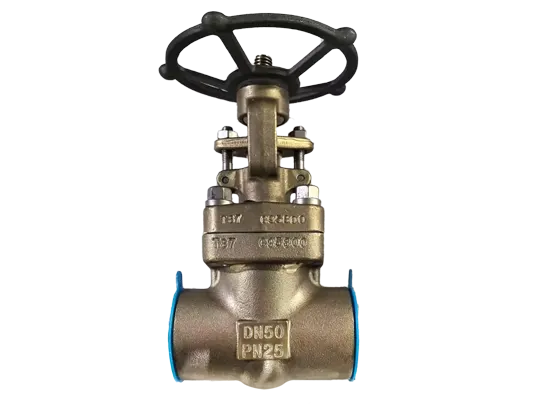

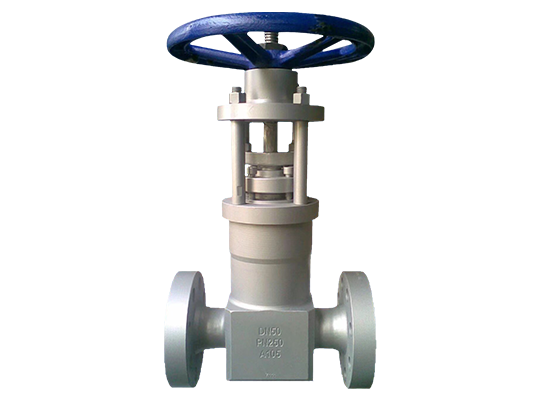

A Клапан ворітє шедевром простоти та грубої сили. Його назва говорить все це: він функціонує як ворота в стіні. Основний компонент-це плоска клиноподібна або паралельна ворота, яка перпендикулярно рухається в шлях потоку та поза ним. Коли ручний колесо повернеться для відкриття клапана, ворота повністю піднімаються, створюючи безперешкодне, повне відкриття. Це означає, що шлях потоку настільки ж широкий, як і сама труба, що призводить до мінімального падіння тиску при повному відкритті. І навпаки, коли закриваються, ворота міцно сидять проти корпусу клапана, забезпечуючи щільне відключення.

Намір дизайну двійковий:повністю відкритийабоповністю закритий. Він призначений для ізоляції, а не для модуляції. Подумайте про це як перемикач увімкнення/вимкнення для вашого трубопроводу. Тепер давайте протиставляємо це тому, що відбувається, коли ми намагаємось використовувати його для роботи, для якої вона не була побудована.

Що відбувається, коли ви використовуєте клапан воріт для дроселя

Коли ви залишаєте aКлапан ворітУ частково відкритому положенні для зменшення потоку ви запрошуєте безліч проблем. Особливості дизайну, які роблять його чудовим для ізоляції, стають його ахілесовою п’ятою в додатках.

1. Швидке сидіння та ерозія диска:Ворота та сидіння (поверхні, на які він ущільнюється), призначені для повного контакту лише у повністю закритому положенні. У частково відкритому стані потік високої швидкості проходить лише через вузький проміжок між воротами та сидіннями. Це створює високошвидкісний турбулентний струмінь, який постійно підриває сидіння. Це розмиває матеріал - будь то металевий чи стійкий матеріал - веде до передчасного відмови та нездатність клапана щільно ущільнюватися, коли це потрібно.

2. Вібрація та кавітація:Турбулентний потік, спричинений частково відкритими воротами, може призвести до сильної вібрації. Це не тільки пошкоджує сам клапан, але також може передавати шкідливі коливання по всій системі трубопроводів. Крім того, якщо падіння тиску є значним, це може спричинити кавітацію - утворення та імплозію бульбашок пари - що буквально відкинув металеві компоненти з величезною силою.

3. Пошкодження стебла та приводу:Стебло, яке з'єднує ручне колесо до воріт, знаходиться під величезним бічним напруженням у частково відкритому положенні через незбалансовані сили проточної рідини. Це може призвести до згинання STEM, жовч (форма зносу) та передчасної збої упаковки, викликаючи витоки. Якщо клапан автоматизований, привід буде боротися проти цих сил, що призведе до вигорання двигуна або відмови пневматичної системи.

Простіше кажучи, використовуючи aКлапан ворітДля дросельної роботи - це надійний спосіб скоротити свій термін експлуатації, компрометувати безпеку вашої системи та збільшити витрати на обслуговування. Це класичний випадок неправильного інструменту для роботи.

Як клапан воріт Lyv® забезпечує довгострокову надійність у ізоляційних послугах

ВLyv®, ми інженером наші клапани з чітким розумінням їх передбачуваного застосування. Наша ізоляціяКлапани ворітпобудовані для виконання однієї роботи ідеально: забезпечення герметичного ущільнення у закритому положенні та мінімального опору потоку у відкритому положенні. Ми досягаємо цього за допомогою точності виробництва та чудових матеріалів, які витримують випробування часом, навіть у найсуворіших умовах. Коли ви використовуєте aLyv®Клапан ворітСуворо для виконання/поза обов'язком, ви інвестуєте в десятиліття надійного обслуговування без технічного обслуговування.

Щоб допомогти вам прийняти обґрунтоване рішення, давайте порівняємо ключові параметри клапана, призначеного для ізоляції, порівняно з одним, розробленим для дросельності.

Основні параметри для вибору клапана

Ця таблиця висвітлює основні відмінності дизайну. Але що це означає з точки зору важких чисел та специфікацій для вашої системи? У наступній таблиці визначається критичний дизайн та матеріальні міркування для нашогоКлапани воріт Lyv®Щоб вони задовольняли ваші потреби ізоляції.

Специфікації клапана LYV® Premium Industrial Gate (зразок)

Поширені запитання клапана воріт

Протягом багатьох років я ставив незліченну кількість питань. Ось кілька найчастіших, які детально відповіли.

Яка головна перевага воротного клапана над кульковим клапаном

У той час як кулькові клапани відмінно підходять для швидкої роботи в чверть, добре розробленийКлапан ворітяк і зLyv®Часто забезпечує більш надійну ущільнення для високотемпературних застосувань високого тиску, особливо у великих розмірах труб. Паралельна або клиноподібна ворота забезпечує більшу герметичну поверхню, яка може краще обробляти теплову експансію і запропонувати більш пригнічення витоку в вимогливих послугах протягом тривалого періоду.

Чи можна встановити клапан воріт у будь -якому напрямку

Це критичне питання. Взагалі, більшістьКлапан ворітКонструкції є двонаправленими. Однак для оптимальної продуктивності та простоти роботи рекомендується встановити клапан із вертикальним. Це особливо важливо дляLyv®Клапани із дизайном зовнішнього гвинта та ярмо (OS & Y), де нитки стебла зберігаються поза шляхом потоку, запобігаючи корозії та забезпечуючи плавну роботу. Завжди зверніться до посібника з встановлення виробника, який дляLyv®Клапани, надають чіткі, покрокові інструкції.

Як часто слід підтримувати клапан воріт, якщо правильно використовувати

При використанні суворо як ізоляційний клапан (або повністю відкритий або повністю закритий), aLYV® GATE VALVEвимагає мінімального обслуговування. Ми рекомендуємо періодичну оперативну перевірку, як правило, щорічно, що передбачає велосипедний клапан від повністю відкритого до повністю закритого та назад. Це допомагає забезпечити, щоб стебло та місця залишалися без сміття та корозії. Упаковка може потребувати періодичного регулювання, якщо виявлено витік. НашLyv®Клапани побудовані для довговічності, але регулярні перевірки є запорукою максимізації терміну експлуатації послуг, що може легко тривати до 20 років або більше при належному догляді.

Який правильний клапан для використання для дросельного потоку

Якщо вам потрібно контролювати швидкість потоку, вам слід дивитися на клапани, спеціально розроблені для цієї мети. Найпоширенішим та ефективним вибором єГлобусна клапан. Його конструкція має розташування штепсельних та сидінь, що дозволяє точно контролювати потік з мінімальним пошкодженням компонентів. Інші відмінні варіанти включають клапани метеликів для більших ліній або контрольних клапанів із спеціалізованою обробкою та приводами для повністю автоматизованих процесів. Команда вLyv®Також пропонує цілий ряд цих клапанів, що стосуються дроселів, розроблених з однаковою прихильністю до якості та довговічності. Вибір правильного клапана не лише забезпечує ефективність процесу, але й захищає ваші капітальні вкладення.

Готовий вказати правильний клапан для вашої системи

Розуміння різних ролей різних клапанів є основою безпечної, ефективної та економічної роботи. Використання aКлапан ворітБо дросель - це дорога помилка, але це цілком можна уникнути. Вибираючи правильний інструмент для роботи - надійніLYV® GATE VALVEдля надійної ізоляції або точностіLyv®Контрольний клапан для точного дросельного дросельного - ви забезпечуєте цілісність та довговічність ваших рідинних систем.

Не залишайте вибору клапана на випадок. Нехай наші досвідчені інженери допоможуть вам зробити ідеальний вибір.

Зв’яжіться з намиСьогодні для безкоштовної консультації та нехай Lyv® буде вашим партнером з інженерної надійності.Ми допоможемо вам проаналізувати вашу програму та рекомендувати ідеальне рішення клапана.
