Що таке кульовий кран на цапфі та чому він важливий у промисловому регулюванні потоку?

Кульові крани на цапфахвідіграють вирішальну роль у сучасних промислових системах керування потоком, особливо в трубопроводах високого тиску, великого діаметру та великих відстаней. У порівнянні з плаваючими кульовими кранами, цей тип клапана забезпечує чудову стабільність, знижений робочий крутний момент і підвищену надійність ущільнення. Оскільки такі галузі промисловості, як нафтогаз, нафтохімічна обробка, СПГ і виробництво електроенергії, продовжують вимагати вищих стандартів безпеки та ефективності, розуміння структури, продуктивності та логіки вибору кульових кранів, встановлених на цапфах, стає все більш важливим.

Короткий зміст статті

У цьому вичерпному посібнику пояснюється, що таке кульовий кран на цапфі, як він працює, чому він перевершує традиційні плаваючі кульові крани в складних умовах і які фактори слід враховувати при виборі. Стаття також охоплює застосування, стандарти, матеріали, технічне обслуговування та поширені запитання відповідно до принципів Google EEAT і професійних практик промислової арматури.

Зміст

• Що таке кульовий кран на цапфі?
• Як працює кульовий кран на цапфі?
• Чому кульовий кран на цапфі більш стабільний?
• Які ключові структурні компоненти?
• У яких галузях промисловості використовуються кульові крани з цапфою?
• Як це порівнюється з плаваючими кульовими кранами?
• Які матеріали та стандарти зазвичай використовуються?
• Як правильно вибрати кульовий кран на цапфі?
• Часті запитання

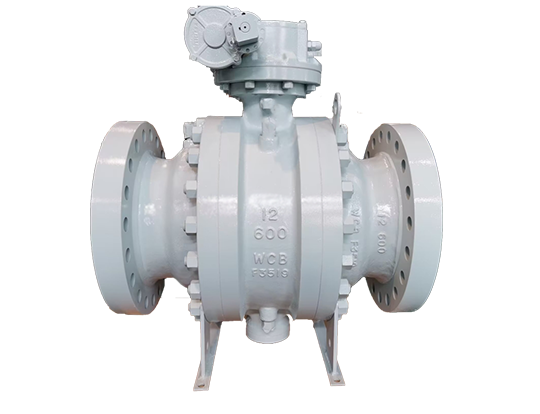

Що таке кульовий кран на цапфі?

Кульовий кран із кріпленням на цапфі — це тип чвертьобертового клапана, у якому кулька механічно закріплена цапфами (опорами вала) як зверху, так і знизу. На відміну від плаваючих кульових кранів, кулька не рухається під тиском. Замість цього сидіння рухаються до кулі для досягнення герметичності.

Така конструкція значно зменшує тертя між кулею та сідлами, що робить кульові крани з цапфою ідеальними для систем трубопроводів високого тиску з великим діаметром. Вони широко виробляються професійними постачальниками клапанів, такими якZhejiang Liangyi Valve Co., Ltd., що забезпечує відповідність міжнародним стандартам і довгострокову експлуатаційну надійність.

Як працює кульовий кран на цапфі?

Принцип роботи кульового крана, встановленого на цапфі, заснований на фіксованій кульовій конструкції в поєднанні з пружинними сідлами або сідлами з підтримкою тиску. Коли клапан закритий, тиск у магістралі притискає сідло, розташоване вище за течією, до кулі, забезпечуючи щільне ущільнення. Сидіння нижче за течією може мати пружинний напруга для підтримки герметичності навіть при низькому тиску.

• М'яч фіксується в положенні верхньою і нижньою цапфами
• Сідла клапанів рухаються в аксіальному напрямку, щоб ущільнити кульку
• Робочий крутний момент залишається низьким незалежно від тиску
• Часто доступна функція подвійного блокування та виділення (DBB).

Цей механізм забезпечує плавну роботу, знижений знос і постійну ефективність ущільнення протягом тривалих циклів експлуатації.

Чому кульовий кран на цапфі більш стабільний?

Стійкість є однією з найважливіших переваг кульових кранів на цапфах. Оскільки куля має механічну підтримку, вона не зміщується під впливом коливань тиску чи температури.

Ключові переваги стабільності:

• Мінімальна деформація під високим тиском
• Менше навантаження на ущільнювальні поверхні
• Подовжений термін служби сидіння та м'яча
• Надійна робота в критичних системах відключення

Завдяки цим властивостям кульові крани з цапфами особливо підходять для важливих для безпеки систем, таких як транспортні трубопроводи та системи аварійного відключення.

Які ключові структурні компоненти?

Кульовий кран, встановлений на цапфі, складається з кількох високоточних компонентів, які працюють разом, щоб забезпечити ефективність і довговічність.

У яких галузях промисловості використовуються кульові крани з цапфою?

Завдяки своїй міцній конструкції та надійності ущільнення кульові крани на цапфах широко використовуються в багатьох галузях промисловості.

• Нафто- і газотранспортні трубопроводи
• Нафтохімічні та хімічні заводи
• СПГ і кріогенні системи
• Об’єкти виробництва електроенергії
• Системи закачування води та високого тиску

Багато з цих програм вимагають дотримання таких стандартів, як API 6D та ISO 17292, яких зазвичай дотримуються такі виробники, як Zhejiang Liangyi Valve Co., Ltd.

Як це порівнюється з плаваючими кульовими кранами?

Розуміння різниці між кульовими кранами на цапфах і плаваючими кульовими кранами допомагає інженерам вибрати правильне рішення.

Які матеріали та стандарти зазвичай використовуються?

Вибір матеріалу залежить від робочого середовища, температури і тиску. Загальні матеріали включають:

• Вуглецева сталь (WCB, A105)
• Нержавіюча сталь (CF8, CF8M)
• Легована сталь для роботи при високих температурах

Кульові крани, встановлені на цапфі, зазвичай розроблені та перевірені відповідно до визнаних стандартів, таких як API 6D, API 608, ISO 14313 та ASME B16.34. Ці стандарти забезпечують безпеку, взаємозамінність і довгострокову надійність.

Щоб отримати додаткові вказівки щодо стандартів клапанів, перегляньте цей огляд стандартів промислових клапанів.

Як правильно вибрати кульовий кран на цапфі?

Вибір правильного клапана вимагає систематичної оцінки умов експлуатації та вимог до системи.

1. Визначте діапазон тиску та температури
2. Визначте характеристики ЗМІ
3. Підтвердьте розмір і тип підключення
4. Перевірте необхідні сертифікати та стандарти
5. Оцініть потреби в автоматизації та активації

Співпраця з досвідченим виробником, таким як Zhejiang Liangyi Valve Co., Ltd., допомагає забезпечити належний вибір, налаштування та післяпродажну підтримку.

Часті запитання

Яка головна перевага кульового крана на цапфі?

Головною перевагою є знижений робочий момент і підвищена стабільність ущільнення, особливо в системах трубопроводів високого тиску та великого діаметру.

Як кульовий кран, встановлений на цапфі, забезпечує герметичність?

Ущільнення досягається за допомогою сідла з підтримкою тиску або пружиною, які рухаються до нерухомої кулі, забезпечуючи щільне закриття за змінного тиску.

Чому в нафто- та газопроводах перевагу віддають кульовим кранам на цапфах?

Вони пропонують високу надійність, можливість подвійного блокування та пропуску, а також стабільну продуктивність на великих відстанях передачі.

Які стандарти застосовуються до кульових кранів на цапфах?

Загальні стандарти включають API 6D, ISO 14313, API 608 і ASME B16.34, залежно від вимог застосування.

Який термін служби кульового крана на цапфі?

При правильному виборі матеріалів і обслуговуванні ці клапани можуть надійно працювати протягом десятиліть у складних промислових умовах.
