Які переваги подвійного зміщення стійкого клапана метелика в порівнянні зі звичайними клапанами?

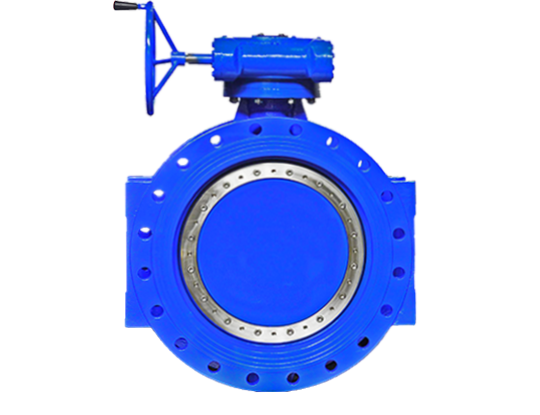

Подвійне зміщення стійкого клапана метелика- це промисловий клапан, який поєднує два геометричні зміщення з еластичними ущільнювальними компонентами. Основна особливість полягає в тому, що вісь стебла клапана утворює конструкцію подвійного зміщення з центром трубопроводу та ущільнювальною поверхнею. Порівняно зі звичайними клапанами метеликів, його технічна перевага походить від синергії ексцентричної структури та гнучкої ущільнення.

Перша ексцентриситет змушує стебло клапана відхилятися від центральної лінії трубопроводу, приводячи пластину клапана до відсторонення від герметичної поверхні в момент відкриття; Друга ексцентриситет проектує клапанові пластини ущільнювача кільце як ексцентрична конічна поверхня для формування траєкторії поступового отвору та закриття. Цей механізм руху виключає герметичну поверхню тертя, що утворюється за допомогою початкового обертання звичайних клапанів метеликів і зменшує крутний момент робочого моменту більш ніж на 90%. Сидіння клапана виготовлено з інтегрального вулканізованого гумового або смолового композитного матеріалу. При закритті він компенсує виробничу толерантність за допомогою еластичної деформації для досягнення нульових герметичних витоків у умовах низького тиску.

Як впорається сидіння еластичного клапана з температурою?

Модуль пружності композитного матеріалу коливається менше з температурою, і підтримує стабільну здатність деформації в межах нормального температурного діапазону, уникаючи відмови ущільнення звичайних сидінь металевого клапана за рахунок теплового розширення та скорочення.

СтруктураПодвійне зміщення стійкого клапана метеликаЗменшує механічний знос через геометричну ексцентриситет, а при адаптаційному герметиці сидіння еластичного клапана він може одночасно вирішити проблеми великого крутного моменту відкриття та закриття та витоку низького тиску традиційних клапанів метеликів.
