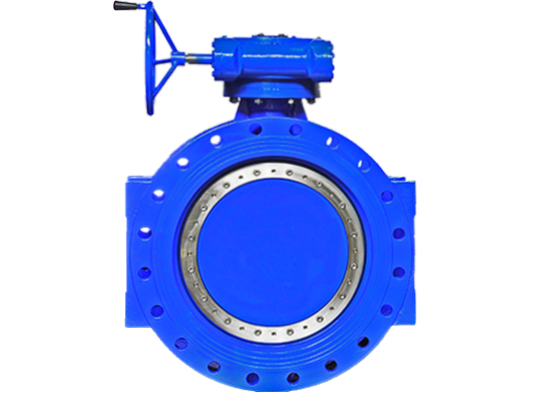

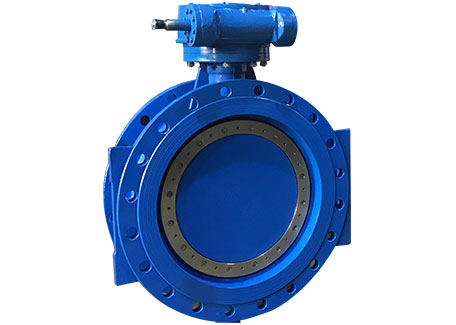

Подвійний ексцентричний пружний поворотний клапан

LYV® є провідним китайським постачальником подвійних ексцентричних пружних дискових клапанів. Це промислова арматура загального призначення з чудовою продуктивністю та широким застосуванням. Цей промисловий подвійний ексцентричний пружний поворотний клапан має подвійну ексцентричну конструкцію штока клапана та пластини метелика в поєднанні з високоефективними еластичними сідлами клапанів, що забезпечує баланс між легким відкриттям і закриттям, надійним ущільненням і тривалим терміном служби. Як високопродуктивний подвійний ексцентричний зміщений пружний поворотний клапан із сидінням, це економічний та ефективний вибір для систем міського водопостачання, вентиляції, кондиціонування та промислових трубопроводів.

Надіслати запит

Ознайомлення з продуктом

Основна перевага подвійного ексцентричного пружного дискового затвора LYV® полягає в його геніальній структурі «подвійного зміщення», що робить його надзвичайно ефективним з точки зору простоти експлуатації та тривалого ущільнення. Цей фланцевий пружний дисковий клапан із подвійним зміщенням мінімізує опір відкриванню та закриванню клапана, роблячи його легким і легким, навіть якщо він часто використовується або використовується на трубопроводи великого діаметру. У той же час унікальний механізм роз’єднання значно зменшує знос ущільнення, а в поєднанні з високоефективним еластичним сідлом клапана забезпечує тривалий надійний ефект ущільнення.

Технічні характеристики

Діапазон розмірів:

NPS 2” – 56”; DN150-DN1400

Номінальний тиск:

150 фунтів; PN6-PN40

Діапазон температур:

-40℃~125℃（залежить від конструкції та матеріал)

Кінцеві з'єднання:

Фланець

Матеріали корпусу:

GGG40/GGG45; ASTM A536 Гр.60-40-18/Гр.65-45-12; ASTM A216 WCB;

Матеріали дисків:

GG40/GGG45; ASTM A536 Гр.60-40-18/Гр.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Ущільнювальний матеріал:

EPDM; ВІТОН

Матеріали сидінь:

Інтегральний; 13Cr/304/316 накладний зварний шов.

Матеріали штока:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Дизайн і виробництво Стандарт:

API 609

Очний стандарт:

EN558-1

Стандарт кінцевого з'єднання:

ASME B16.4

Випробування та перевірка Стандарт:

API 598

Типові сценарії застосування

●Муніципальна система водопостачання: широко використовується в муніципальних мережах водопостачання та дренажу, особливо як ідеальний вибір для водопровідних труб. Використовуйте фланець із подвійним зсувом, пружний дисковий клапан із сидінням у водопровідних трубах, він використовується для водопостачання, розподілу мережі та регіональної ізоляції.

●Отоплення, вентиляція, кондиціонування повітря в будівлях: Застосовується до систем циркуляції холодної та гарячої води, градирень і установок кондиціонування повітря в будівлях, для регулювання потоку та відключення.

●Загальні промислові процеси: у таких галузях промисловості, як енергетика, хімічне машинобудування та харчова промисловість, він використовується для обробки циркулюючої води, води для пожежогасіння, повітря низького тиску та не сильно корозійних середовищ.

●Застосування для трубопроводів великого діаметру: завдяки широкому охопленню діаметра DN150-DN1400 подвійного зміщення пружного дискового клапана з сидінням він особливо підходить для магістральних водопроводів і газопроводів великого діаметру на різних підприємствах та в інфраструктурі.

У чому особливість нашого подвійного ексцентрикового пружного поворотного клапана?

■ Конструкція з подвійним ексцентриком зменшує силу тертя відкривання та закривання приблизно на дві третини, що робить ручне керування зручним і значно знижує вартість конфігурації приводу.

■ Використовуються еластичні сідла клапана з високоякісної гуми (наприклад, EPDM, NBR) або політетрафторетилену (PTFE), які відрізняються чудовою герметичністю, низьким тертям і зносом, а також тривалим загальним терміном служби клапана.

■ Чудовий структурний дизайн забезпечує надійну двонаправлену герметизацію за нормального робочого тиску з мінімальними обмеженнями щодо напрямку встановлення.

■ Тарілка метелик розроблена як тонка та тонка. Коли він повністю відкритий, він створює надзвичайно низький опір потоку середовища, що допомагає зменшити споживання енергії при роботі системи.

■ Порівняно із засувками такого ж діаметру, він має меншу конструктивну довжину та меншу вагу, що економить простір для встановлення. Сідло клапана зазвичай можна замінити онлайн, що робить обслуговування простим і зручним.
