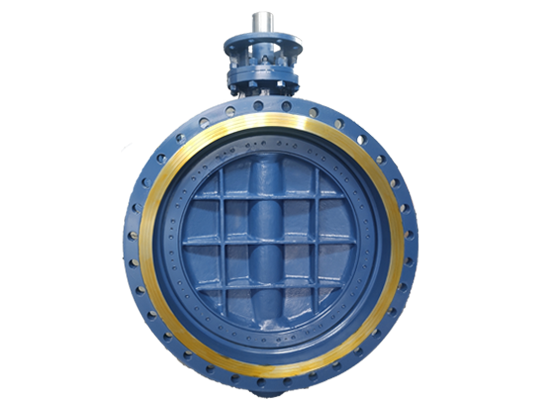

Дроссельний клапан із потрійним зміщенням

LYV®️ є виробником високоякісних потрійних дросельних клапанів у Китаї. У цьому промисловому потрійному дросельному затворі використовується високоякісне металеве та графітове багатошарове ущільнювальне кільце, яке дозволяє використовувати клапан в умовах високого тиску та високих температур. Він може забезпечити надійне ущільнення та тривалий термін служби в складних умовах роботи, що робить потрійний ексцентричний дросельний клапан кращою альтернативою традиційним клапанам у багатьох промислових системах.

Надіслати запит

Ознайомлення з продуктом

LYV®️ Потрійний зміщений поворотний клапан – це промисловий клапан, який досягає високої продуктивності завдяки зсувній конструкції трьох ключових положень. Суть цього клапана полягає в тому, що пластина метелика може повністю відділятися від сідла клапана миттєво під час відкриття, таким чином досягаючи нульового механічного тертя протягом усього процесу відкриття та закриття. Ця конструкція не тільки робить роботу більш зручною, має надзвичайно низький знос і значно подовжує термін служби, але також дозволяє використовувати міцне металеве жорстке ущільнення, надійно адаптуватися до умов роботи при високій температурі та високому тиску та досягати відмінного двонаправленого ефекту ущільнення. Таким чином, цей високопродуктивний двосторонній дисковий клапан особливо підходить для таких вимогливих сценаріїв, як нафтохімія, енергетика та великі системи опалення, і є ідеальним рішенням для забезпечення довгострокової стабільної роботи трубопроводів.

LYV®️ Потрійний офсетний поворотний клапан суворо дотримується високих стандартів виробничих процесів і точно контролює якість виливків, щоб гарантувати, що його загальна продуктивність перевершує аналогічні продукти в галузі. Цей трифланцевий дисковий затвор оснащений багатошаровими ущільнювальними кільцями, виготовленими з високоякісного металу та графіту, що забезпечує надійну роботу в умовах високого тиску та високих температур. Ми пропонуємо різноманітні варіанти ущільнень для різних робочих умов, наприклад ущільнення з політетрафторетилену або метал-метал. Крім того, його унікальна структурна конструкція (опція) забезпечує безперервний нульовий витік під двонаправленим тиском, який відомий як двонаправлений герметичний дисковий клапан. Для отримання більш детальної інформації, будь ласка, не соромтесязв'яжіться з намизараз.

Технічні характеристики

Діапазон розмірів:

НПС 2”-88”; DN50-DN2200

Номінальний тиск:

150-600 фунтів; PN6-PN64

Діапазон температур:

-69℃~825℃（залежить від конструкції та матеріал)

Кінцеві з'єднання:

фланець; Зварювання встик; вафельний; Луг-вафля

Матеріали корпусу:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Матеріали дисків:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Ущільнювальний матеріал:

420/304/316+графіт; PTFE; 304+STL; 316+STL

Матеріали сидінь:

Інтегральний; 304/316/STL накладний зварний шов.

Матеріали штока:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Дизайн і виробництво Стандарт:

API 609

Очний стандарт:

EN558-1

Стандарт кінцевого з'єднання:

ASME B16.4

Випробування та перевірка Стандарт:

API 598

особливості

■ Нульовий витік

■ Багатошарове ущільнення

■ Конструкція з потрійним ексцентричним диском

■ Двонаправлений (необов’язково)

■ Дизайн штока проти викиду

■ Доступна система «метал до металу».

■ Великий діаметр

Що таке поворотний клапан із потрійним зміщенням?

Потрійний дросельний клапан отримав свою назву через три ексцентриситети конструкції ущільнення. На відміну від традиційних поворотних клапанів, які мають лише простий поворотний диск для закриття. Дроссельний клапан із потрійним зміщенням включає три ексцентриситети для лінійного закриття клапана до щільного закриття. Різниця між дисковою заслінкою з центральною лінією та двосторонньою дисковою заслінкою з потрійним зміщенням полягає в методі досягнення герметичності. Дроссельний клапан із центральною лінією забезпечує герметичність через стиснення ущільнювальних поверхонь, тоді як дисковий клапан із потрійним зсувом забезпечує ущільнення через контакт між поверхнями. Це те, що ми називаємо різницею між лінійним ущільненням і лицьовим ущільненням. Таким чином, термін служби потрійного дросельного клапана буде кращим, ніж традиційний концентричний дросельний затвор.

Як вибрати між подвійним або потрійним зсувним поворотним клапаном відповідно до ваших потреб?

● Виберіть двосторонній дросельний клапан

Якщо ваші робочі умови — це нормальна температура, середній тиск і відсутність сильної корозії (наприклад, міське водопостачання, циркуляційна вода, вентиляційні системи), і ви прагнете хороших показників ущільнення та економії, це надійний і економічно ефективний вибір.

●Виберіть дросельний клапан із потрійним зміщенням

Коли ваші робочі умови пов’язані з високими температурами, високим тиском, корозійними середовищами (такими як пара, нафта та газ, хімічні матеріали) або вимагають абсолютного нуля витоку, тривалого терміну служби та відсутності обслуговування, триексцентричний дисковий клапан є більш професійним і надійним вибором, а його загальна вартість володіння є більш вигідною в суворих умовах роботи.

Чому варто вибрати клапани LYV®️:

Понад 30 років ми виробляємо двосторонній дросельний клапан. Майстерня охоплює 13000 квадратних метрів і володіє більш ніж 50 передовими верстатами з ЧПК. Наші інженери та команда виробництва подбають про те, щоб ваше замовлення було доставлено високоякісно та в найкоротші терміни. Ми також дбаємо про доставку клапанів. Клапани будуть загорнуті в бульбашкові пакети або папір, щоб гарантувати, що фарба не буде пошкоджена. Ми також закріпили клапан фанерною паличкою після того, як поставили клапан у коробку. На фанерний корпус буде нанесено необхідне маркування, щоб гарантувати, що клапан не буде пошкоджено під час транспортування.
